随着电力电子器件在各行业的广泛应用，非线性负荷数量与日俱增，这些非线性负荷产生的谐波电流会危害其周围设备的正常运行，造成系统电压严重畸变，产生严重的不良后果。以往对这些谐波源的治理采用LC调谐滤波器（称无源滤波），无源滤波的各项运行指标受到电网参数、负荷变量、环境等各项因素的制约，达不到理想的滤波效果。

低压APF电力有源滤波装置是一种动态滤除谐波和动态补偿系统无功的新型电力电子装置，其由IGBT管构成的三相并联变流器经由串联电抗器并联在电网上，负荷电流通过电流互感器采集到APF的控制系统中，通过实时检测电路将负载电流中的谐波分量和基波无功分量分离出来，经控制系统快速运算，采用PWM最新技术控制IGBT的触发。通过由大容量IGBT管组成的三相并联变流器向系统注入补偿电流，该补偿电流与负荷电流中的谐波电流大小相等，方向相反，互相抵消，实现滤出谐波的功能，保证最终流入系统电流是正弦波。另外，如用户有滤波和无功补偿同步完成的要求，APF只需改变设置方式，就能实现谐波滤除和无功功率补偿，达到提高电网功率因数，改善电网电能质量的目的。

主电路采用PWM控制变流器构成并联型电力有源滤波装置，控制回路采用双闭路跟踪控制技术，采用高速大容量DSP计算机芯片，实时、快速检测出负荷电流中的谐波分量和无功分量，准确输出补偿电流，滤波效率好。

电力有源滤波装置对负荷进行动态跟踪滤波，可快速响应，动态改善总谐波畸变率，满足国家对谐波治理要求。

可根据用户负荷的特点，控制方法灵活多样，可随机设定。包括以下三种方式：（1）只考虑滤除负荷中的谐波电流。（2）只补偿负荷中的无功功率，这种补偿是无级连续可调的。可实现感性、容性无功双向补偿。（3）既要滤除负荷谐波电流，又能补偿系统无功功率。

受系统电网阻抗变化的影响不大，不用担心滤波器与电网阻抗发生并联谐振的可能，克服了传统的LC无源滤波器的缺点。

单台APF电力有源滤波装置就能对2~50次特征谐波广谱范围内进行补偿，装置简单，克服了传统的LC无源滤波需要多组单调谐滤波支路的缺点。

能自动跟踪电网频率的变化，滤波效果不受电网频率变化的影响，克服了传统的LC滤波对频偏依赖性过强的缺点。

即使补偿对象的谐波电流超出有源滤波装置的额定输出电流，也不会出现有源滤波装置过载，保证设备安全运行，这是传统的LC无源滤波装置做不到的。

采用大容量，高清晰的人机界面彩色触摸屏，能实时显示系统的电压、电流、谐波、功率因数等各项电气参数，菜单中文显示，图文并茂，通过485接口，可与上位机进行通讯；

多台APF电力有源滤波装置可以同时并联使用。

APF电力有源滤波装置可与TSC动态无功补偿装置组合在一起使用，增大无功功率补偿能力和补偿精度；APF电力有源滤波装置可与TSF无源滤波装置组合在一起使用，增大谐波滤除能力和精度。

滤除系统谐波，避免谐波谐振，防止谐波放大，提高电网电能质量，保证电气设备的正常运行。

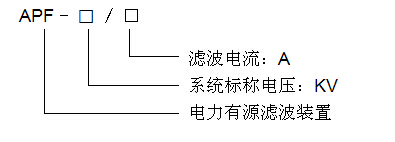

系统标称电压：0.4、0.55、0.69、1KV

系统电源频率：50Hz

电气接线：三相三线制（3）、三相四线制（4）

谐波电流等级：50A、100A、150A、200A、250A、300A

可滤除谐波次数：2~50次特征谐波

控制输入信号：负载相电压Ua、Ub、Uc，负载电流Ia、Ib、Ic

石化、钢铁、冶金、汽车、造船行业；电气化铁道及城市地铁

机械制造、煤炭、电力、烟草、造纸、水泥行业

办公楼及民用供电系统

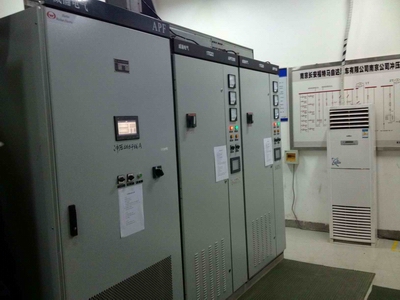

案例：低压APF电力有源滤波装置用在现场
